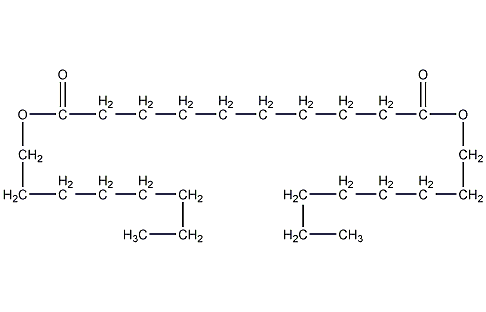

編號系統(tǒng)

CAS號：122-62-3

MDL號：MFCD00009497

EINECS號：204-558-8

RTECS號：VS1000000

BRN號：1806504

PubChem號：暫無

物性數(shù)據(jù)

1、性狀：無色或微黃色油狀液體

2、密度（g/mL ,25/4℃）：0.9119

3、折射率（25oC）：1.4496

4、熔點（oC）：18

5、沸點（oC,100kPa）：377

6、沸點（oC,0.53kPa）：248

7、沸點（oC,0.13kPa）：212

8、凝固點（oC）：-40

9、著火點（oC）：57～263

10、黏度（mPa·s,20oC）：19.9

11、蒸氣壓（kPa,240oC）：666.6

12、溶解性：20℃時該品在水中的溶解度為0.02%，水在該品中的溶解度0.15%。溶于烴、醇、酮、酯、氯烴類，不溶于二元醇類。

13.  相對密度（20℃，4℃）：0.915

毒理學(xué)數(shù)據(jù)

1、急性毒性：大鼠經(jīng)靜脈注射LD50：900mg/kg；小鼠經(jīng)口LD50：9500mg/kg

                          兔子經(jīng)靜脈注射LD50：540mg/kg；豚鼠經(jīng)皮LD50：>10mL/kg

生態(tài)學(xué)數(shù)據(jù)

暫無

分子結(jié)構(gòu)數(shù)據(jù)

1、   摩爾折射率：126.05

2、   摩爾體積（cm³/mol）：464.6

3、   等張比容（90.2K）：1116.0

4、   表面張力（dyne/cm）：33.2

5、   介電常數(shù)：

6、   偶極距（10^-24cm³）：

7、   極化率：49.97

計算化學(xué)數(shù)據(jù)

1.疏水參數(shù)計算參考值（XlogP）:9

2.氫鍵供體數(shù)量:0

3.氫鍵受體數(shù)量:4

4.可旋轉(zhuǎn)化學(xué)鍵數(shù)量:23

5.互變異構(gòu)體數(shù)量:無

6.拓?fù)浞肿訕O性表面積52.6

7.重原子數(shù)量:30

8.表面電荷:0

9.復(fù)雜度:370

10.同位素原子數(shù)量:0

11.確定原子立構(gòu)中心數(shù)量:0

12.不確定原子立構(gòu)中心數(shù)量:2

13.確定化學(xué)鍵立構(gòu)中心數(shù)量:0

14.不確定化學(xué)鍵立構(gòu)中心數(shù)量:0

15.共價鍵單元數(shù)量:1

性質(zhì)與穩(wěn)定性

不溶于水和二元醇類，溶于烴類、醇類、酮類、酯類、氯代烴類、醚等有機(jī)溶劑。與聚氯乙烯、硝酸纖維素、乙基纖維素等樹脂和氯丁橡膠等橡膠的相容性好?？扇?。較穩(wěn)定。

貯存方法

鐵桶或塑料桶包裝。貯存于陰涼通風(fēng)的庫房中。遠(yuǎn)離火種和熱源。

合成方法

1.癸二酸和辛醇（質(zhì)量比1∶1.6）在硫酸（癸二酸和辛醇總質(zhì)量的0.25%）的催化下進(jìn)行酯化反應(yīng)，先生成單辛酯，這步酯化較為容易。第二步生成雙酯，較為困難。要控制較高的溫度，約130～140℃，0.093MPa真空度下進(jìn)行脫水，反應(yīng)時間3～5h，才可獲得高收率。粗酯用2%～5%的純堿水溶液中和，然后在70～80℃下水洗，再于0.096～0.097MPa的真空度下脫醇，當(dāng)粗酯閃點達(dá)到205℃時即為終點。粗酯經(jīng)壓濾即得成品。

精制方法：減壓精餾法。

2.氧化亞錫催化法　在裝有溫度計、回流分水器、攪拌器的200mL四口燒瓶中，加入計量好的癸二酸、辛醇（過量15%）及0.05%的催化劑氧化亞錫，在氮氣保護(hù)下，控制一定的反應(yīng)溫度（200～230℃）進(jìn)行酯化反應(yīng)，用分水器收集被辛醇帶出的水，辛醇回流至反應(yīng)瓶中繼續(xù)參加反應(yīng)。水放入一量筒中，當(dāng)量筒中的水達(dá)一定量時，取樣滴定其酸值，若小于0.2mgKOH/g時視為反應(yīng)完成，否則繼續(xù)反應(yīng)直至合格。將反應(yīng)液冷卻至90℃，加堿水進(jìn)行中和水洗，靜置分層，放出堿水后，進(jìn)行減壓蒸餾除去物料中未反應(yīng)的辛醇，最后加活性炭吸附過濾即得產(chǎn)品DOS。

用途

1.用途用作硝酸纖維素、聚氯乙烯樹脂的耐寒增塑劑，且耐揮發(fā)性、光穩(wěn)定性、電絕緣性、潤透性能好。還可用作多種合成橡膠、乙基纖維素、聚甲基丙烯酸甲酯、聚苯乙烯、氯乙烯乙酸乙烯酯共聚物等的增塑劑。在航空工業(yè)上可作噴氣發(fā)動機(jī)的潤滑油和潤滑脂。主要用于聚氯乙烯電纜料、薄膜、人造革等制品。也可用于制造潤滑油、精密機(jī)械油溶劑和合成橡膠軟化劑。

2.為典型的耐寒性增塑劑，適用于聚氯乙烯、氯乙烯醋酸乙烯共聚物、聚甲基丙烯酸甲酯、硝酸纖維素、乙基纖維素和合成橡膠等。其增塑效率高，揮發(fā)性低，既具有優(yōu)良的耐寒性，又有較好的耐熱性、耐光性和電絕緣性，而且加熱時具有良好的潤滑性，使制品外觀、手感良好，特別適用于制作耐寒電線電纜料、人造革、薄膜及膠黏劑等。但該品遷移性較大，易被烴類抽出，耐水性也不太理想，常與鄰苯二甲酸酯類并用。美國FDA許可DOS增塑的塑料薄膜用于食品包裝材料。

安全信息

危險運(yùn)輸編碼：暫無

危險品標(biāo)志：暫無

安全標(biāo)識：S24/25

危險標(biāo)識：暫無

文獻(xiàn)

暫無

備注

暫無
